Діодний бар'єр Зенера Pepperl+Fuchs Z728.H (71938)

Діодний бар'єр Зенера Pepperl+Fuchs Z728.H (71938)

1. Опис

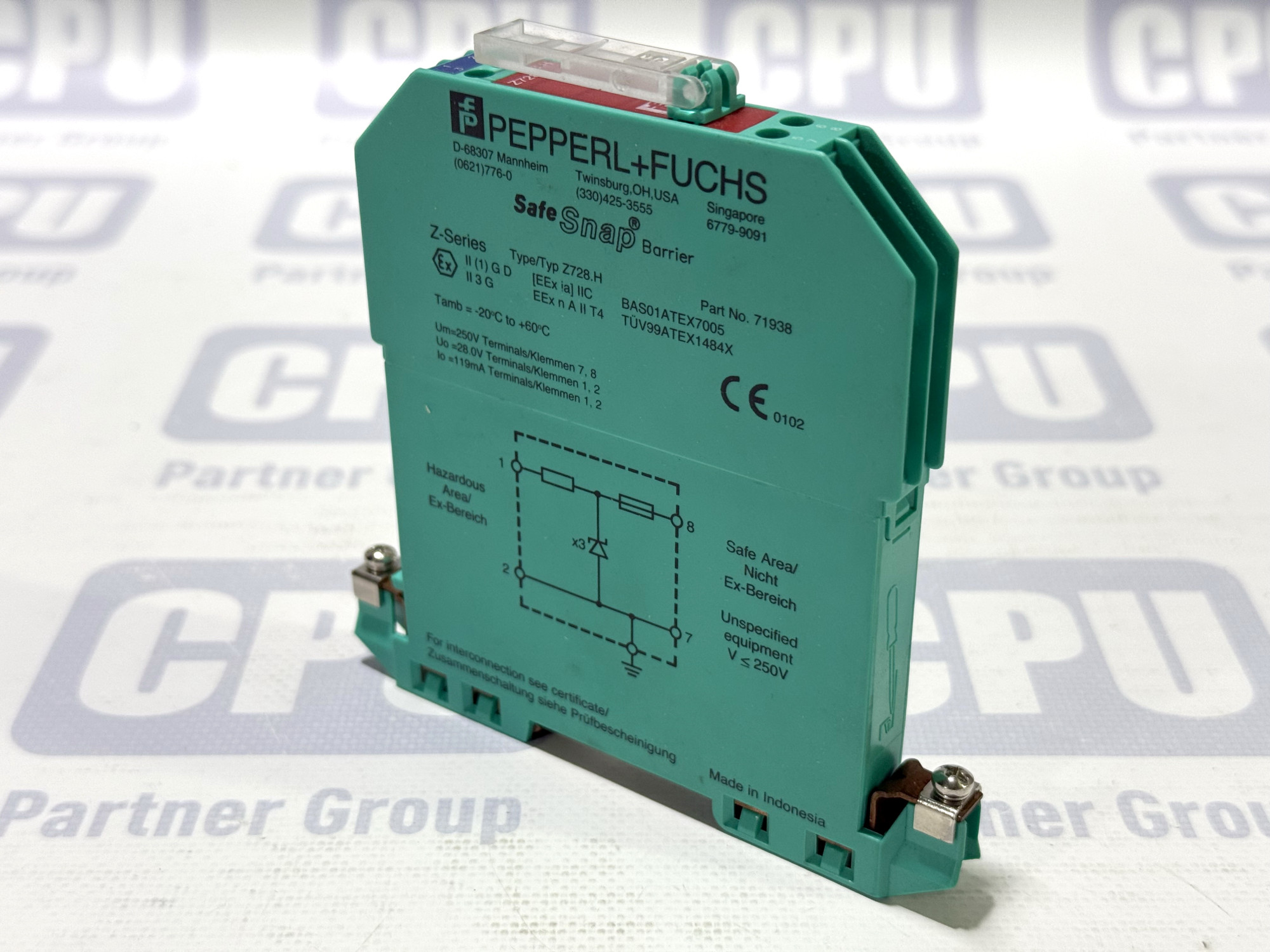

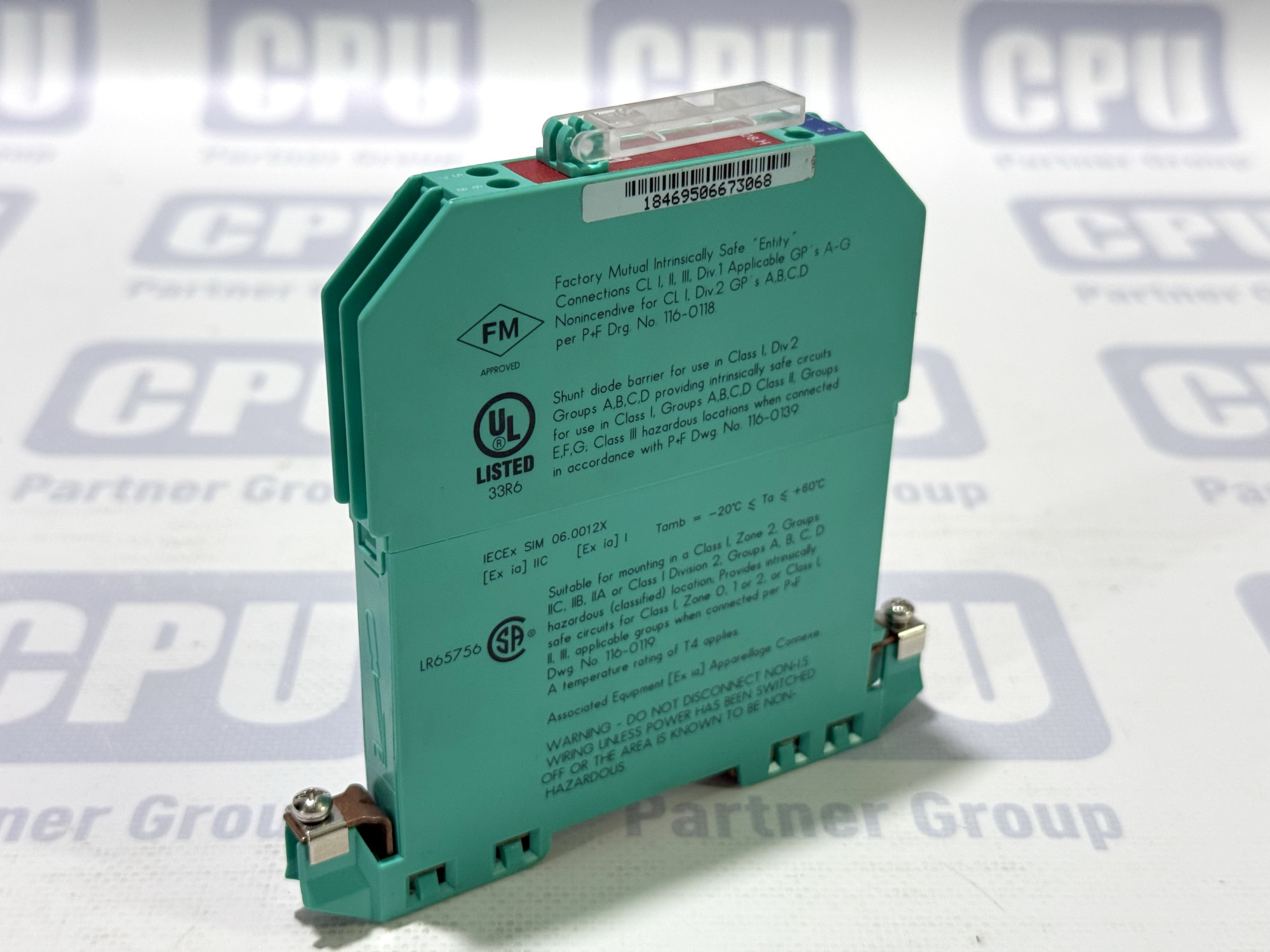

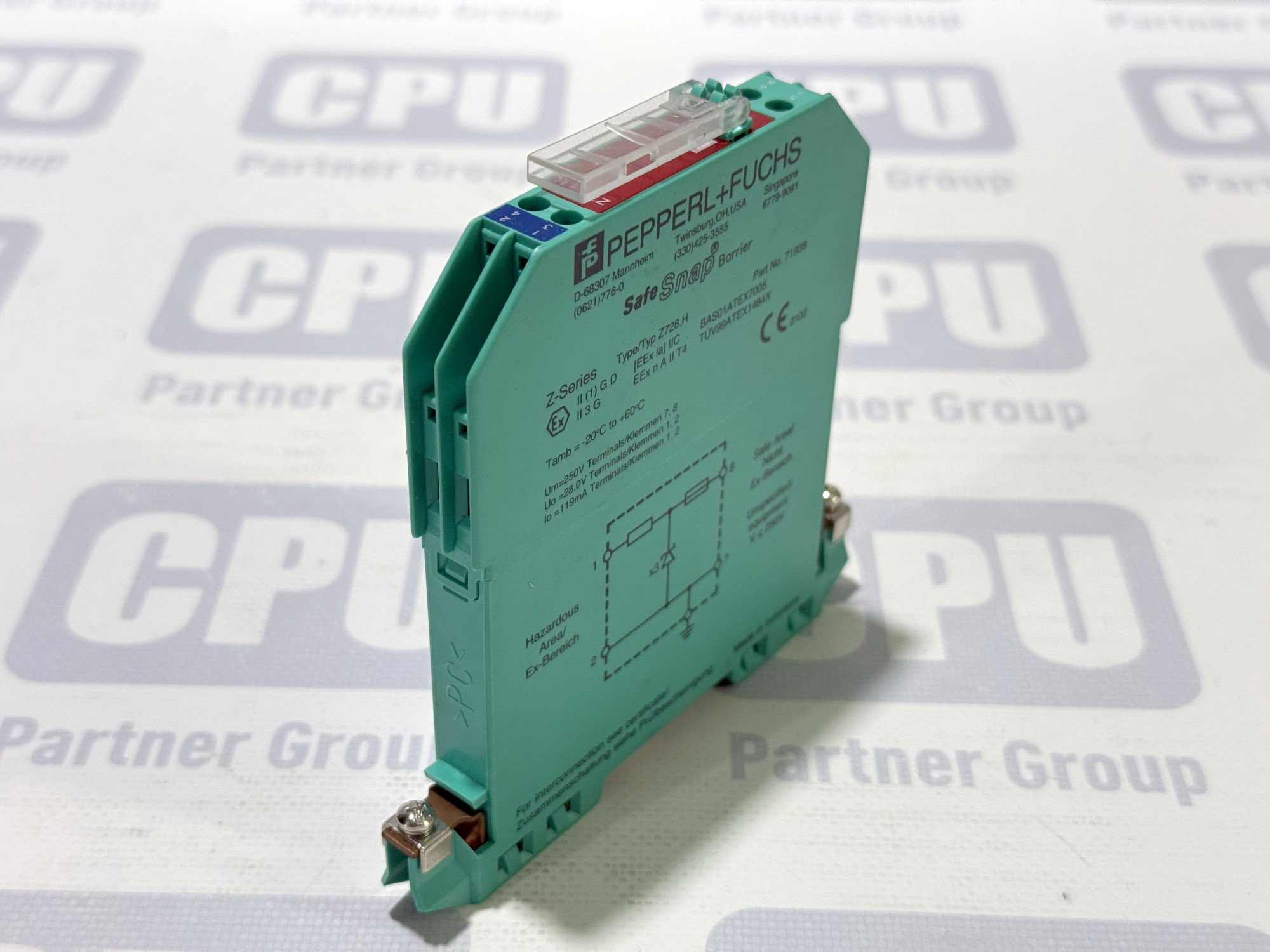

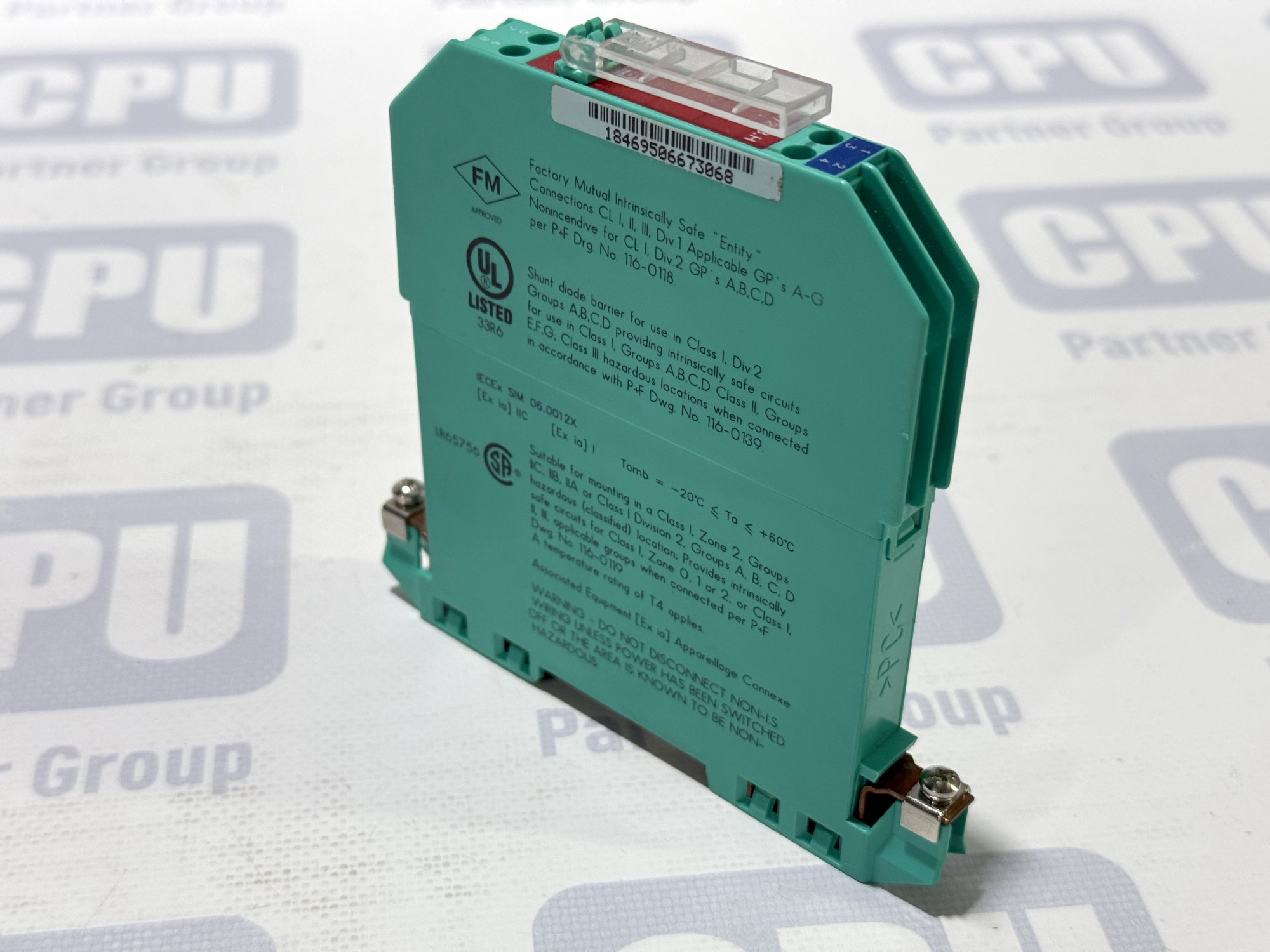

Одноканальний діодний бар'єр Зенера високої потужності Pepperl+Fuchs Z728.H (Part No. 71938) серії Z-System (SafeSnap® Barrier). Призначений для захисту електричних кіл, що з'єднують обладнання у безпечній зоні з приладами у вибухонебезпечних зонах (Ex-зонах).

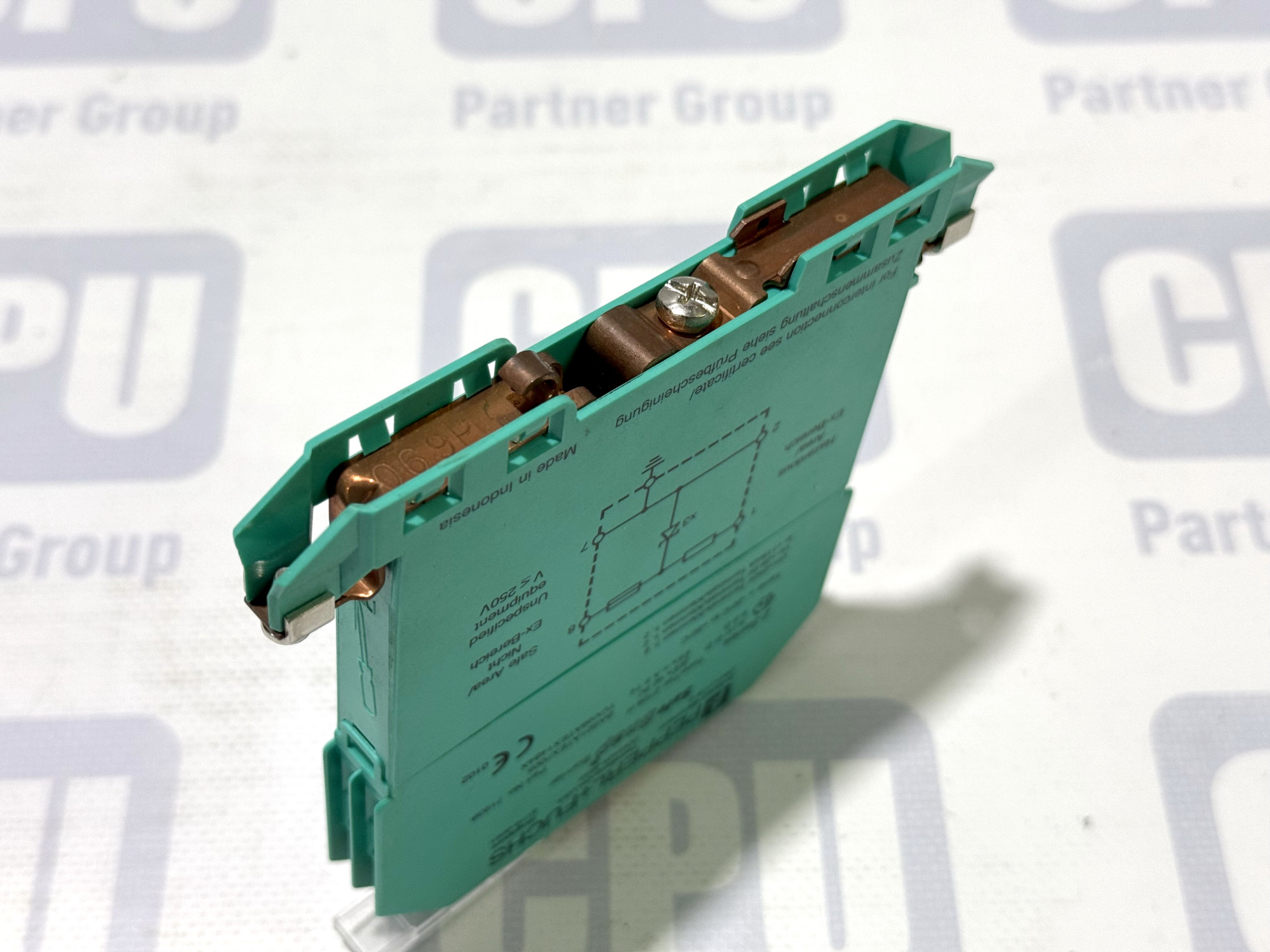

Пристрій запобігає передачі небезпечної кількості електричної енергії у вибухонебезпечне середовище у разі виникнення несправностей у безпечній зоні. Базується на пасивних шунтуючих стабілітронах та внутрішніх/змінних запобіжниках. Модуль має позитивну полярність (DC) та монтується безпосередньо на стандартну DIN-рейку 35 мм за допомогою заземлюючого елемента з гвинтовими затискачами.

2. Характеристики

• Виробник: Pepperl+Fuchs

• Серія: Z-Series (SafeSnap® Barrier)

• Артикул / Part No.: 71938

• Модель: Z728.H (Type Z728.H)

• Тип пристрою: Пасивний діодний бар'єр Зенера (Zener Barrier)

• Кількість каналів: 1 канал (одноканальний, версія DC)

• Полярність: Позитивна (Positive polarity)

• Робоча напруга (Uw): 26.5 В при 10мкА

• Максимальна напруга (Um): 250 В

• Вихідна напруга іскробезпечного кола (Uo): 28.0 В

• Струм короткого замикання (Io): 119 мА

• Послідовний опір кола: макс. 250 Ом

• Номінал запобіжника: 80 мА (версія високої потужності High Power)

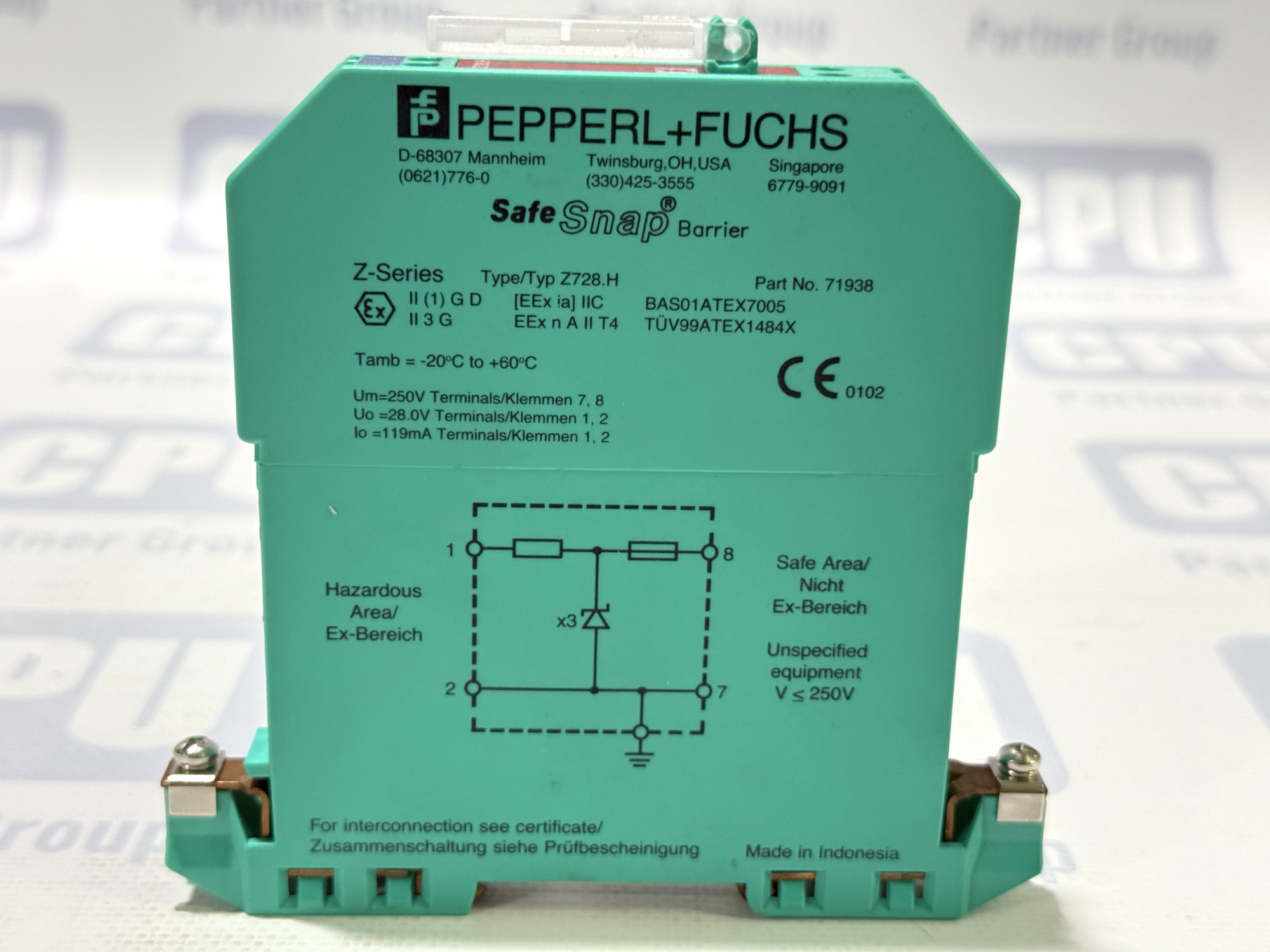

• Маркування вибухозахисту:

  • II (1) G D [EEx ia] IIC

  • II 3 G EEx n A II T4

  • Сертифікати: BAS01ATEX7005, TÜV99ATEX1484X, FM, UL Listed, CSA, IECEx

• Робоча температура: -20 °C … +60 °C
