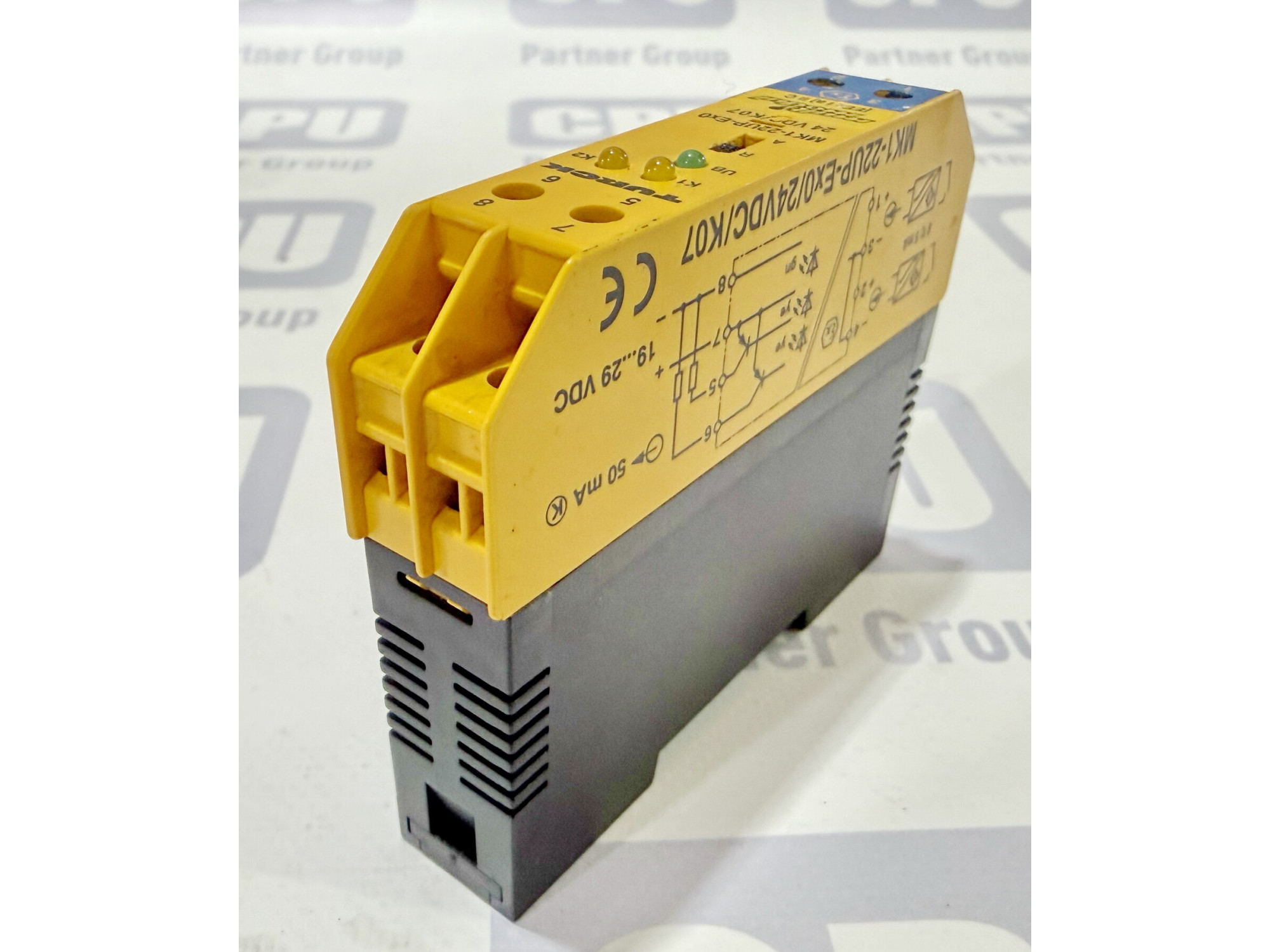

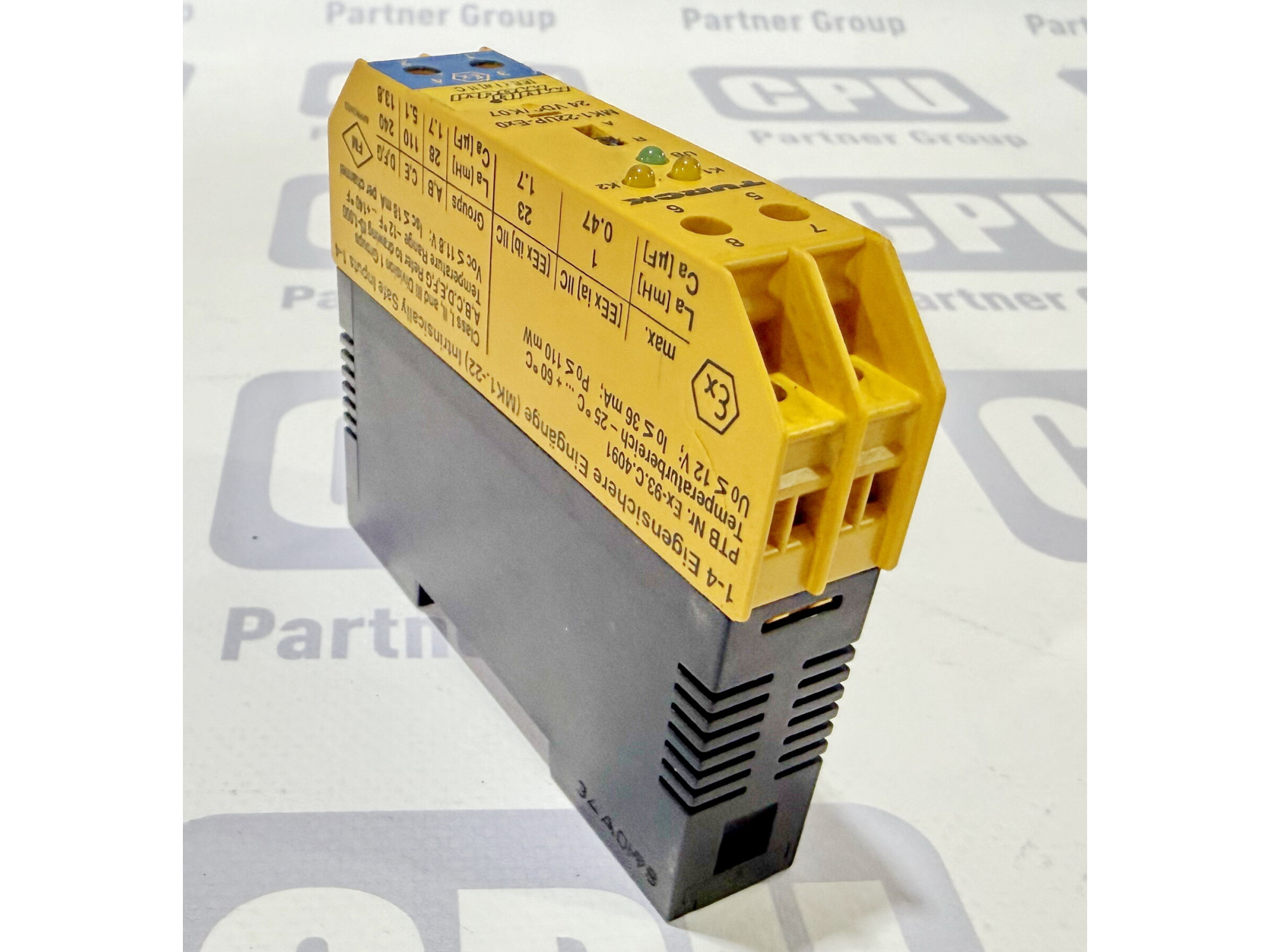

Бар'єр іскрозахисту Turck MK1-22UP-Ex0 24VDC/K07

Бар'єр іскрозахисту Turck MK1-22UP-Ex0 24VDC/K07

Опис товару

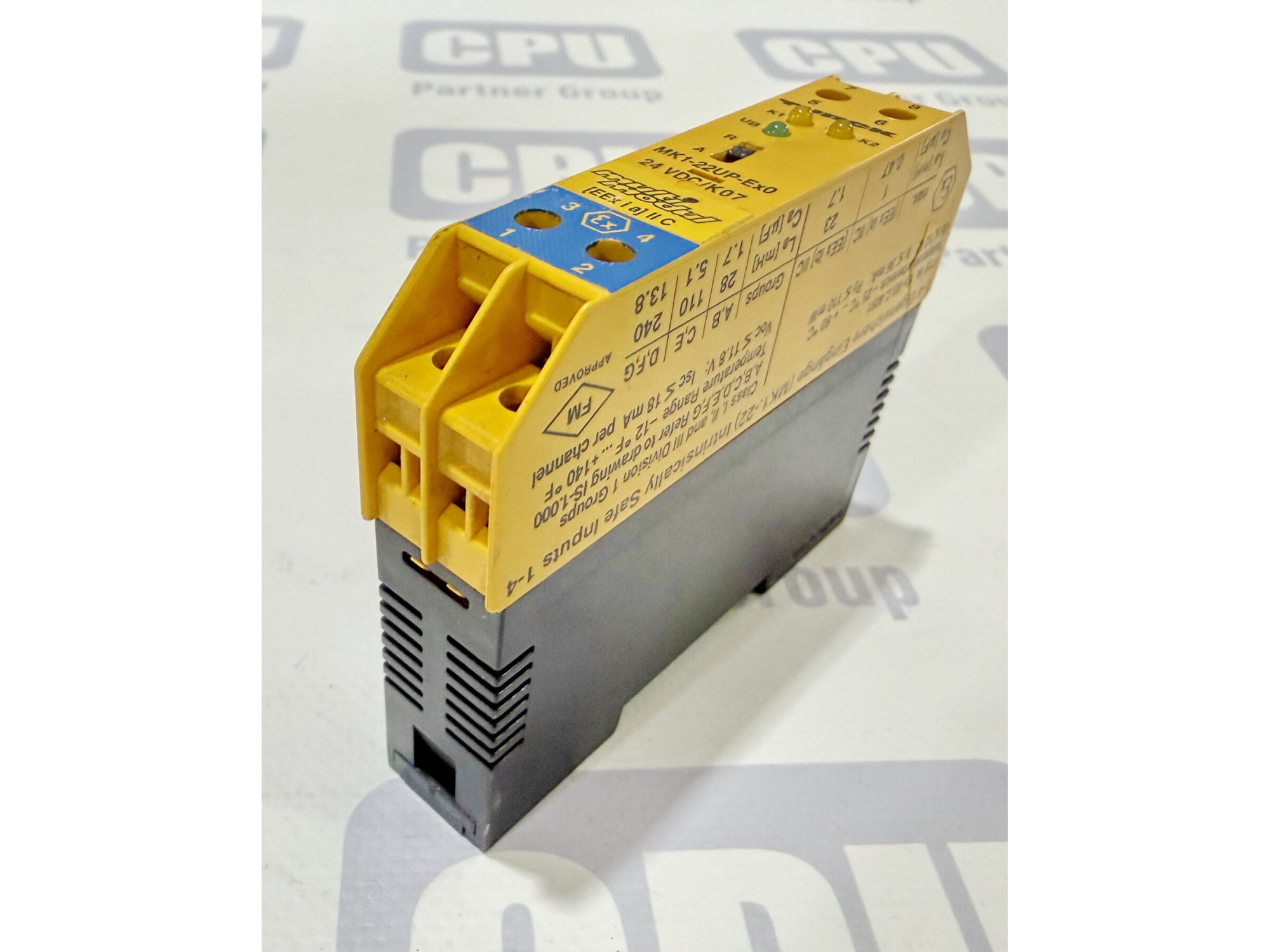

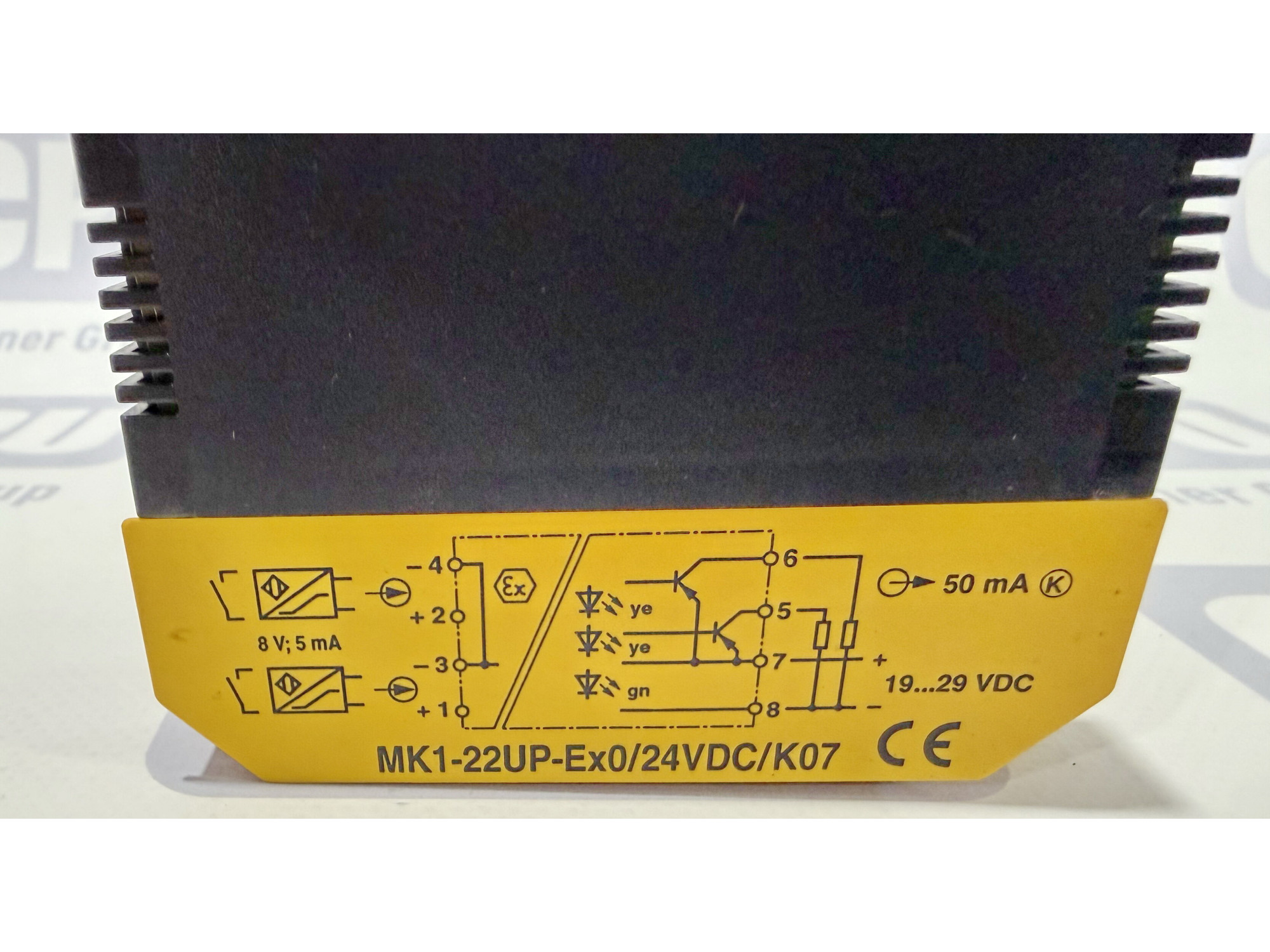

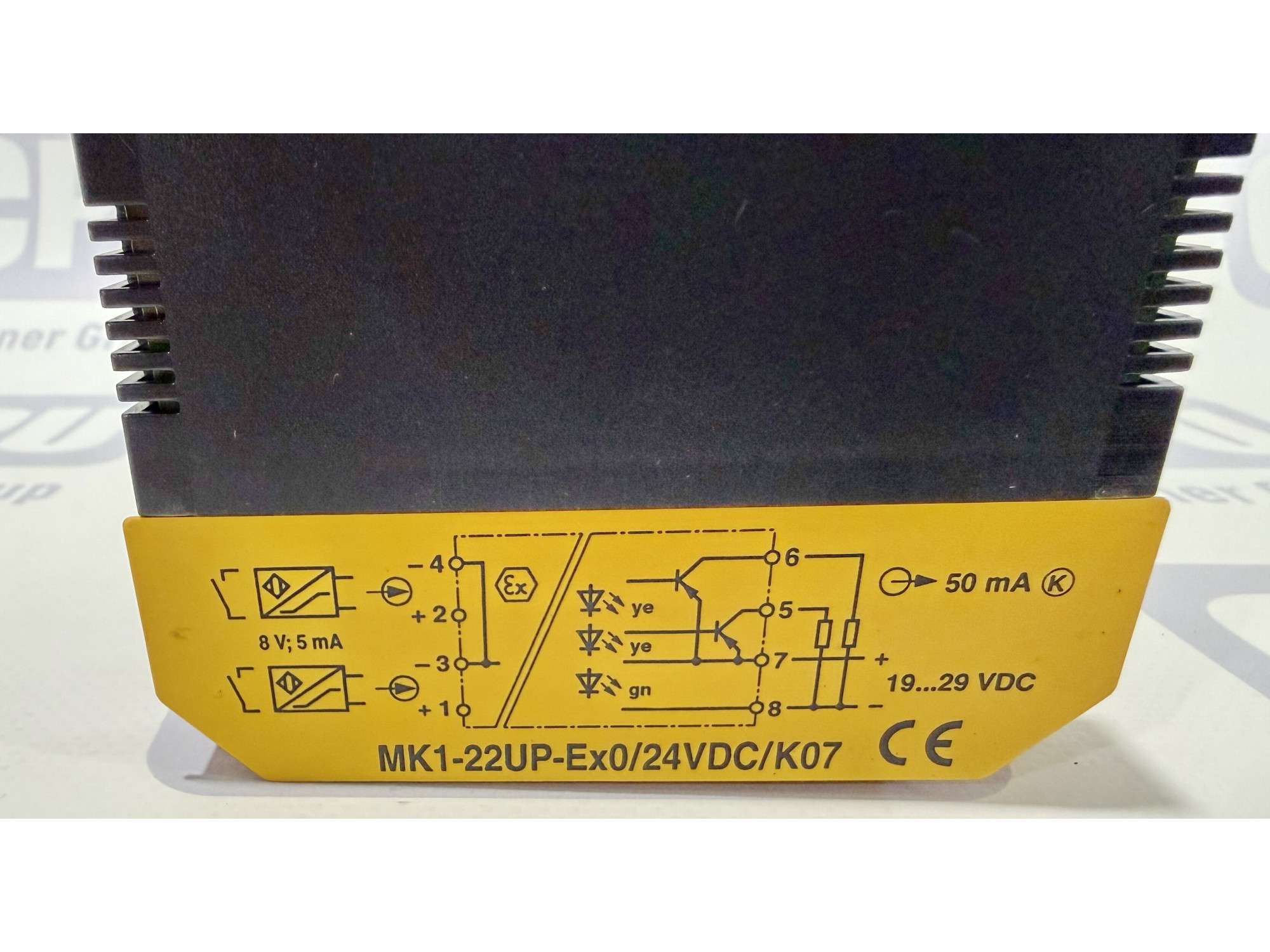

Двоканальний ізолюючий комутаційний підсилювач (бар'єр іскрозахисту) Turck MK1-22UP-Ex0/24VDC/K07 серії multimoduL призначений для безпечної гальванічної розв'язки дискретних сигналів між вибухонебезпечною (Ex-зона) та безпечною зонами. Пристрій використовується для підключення індуктивних датчиків, що відповідають стандарту DIN EN 60947-5-6 (NAMUR), або механічних контактів (сухий контакт). Модель оснащена двома незалежними короткозамкненими транзисторними виходами pnp типу. На передній панелі розташовані індивідуальні механічні перемикачі для кожного каналу, які дозволяють легко налаштовувати режим роботи — пряма дія (NO, нормально відкритий) або інверсна дія (NC, нормально закритий). Світлодіодна індикація відображає наявність живлення системи та поточний комутаційний стан кожного каналу.

Характеристики

• Виробник: Turck (Німеччина)

• Серія: multimoduL

• Модель: MK1-22UP-Ex0/24VDC/K07

• Ідентифікаційний номер (Ident-No): 7505621

• Кількість каналів: 2 канали

• Номінальна напруга живлення: 24 В постійного струму (діапазон робочої напруги від 19 до 29 В VDC)

• Вхідні ланцюги: Іскробезпечні за стандартом [EEx ia] IIC (відповідно до сертифікату PTB Nr. Ex-93.C.4091)

• Параметри вхідного ланцюга NAMUR: напруга 8 В, струм 5 мА

• Тип вихідного сигналу: 2 транзисторних виходи pnp (із захистом від короткого замикання)

• Максимальний комутований струм виходу: 50 мА на канал

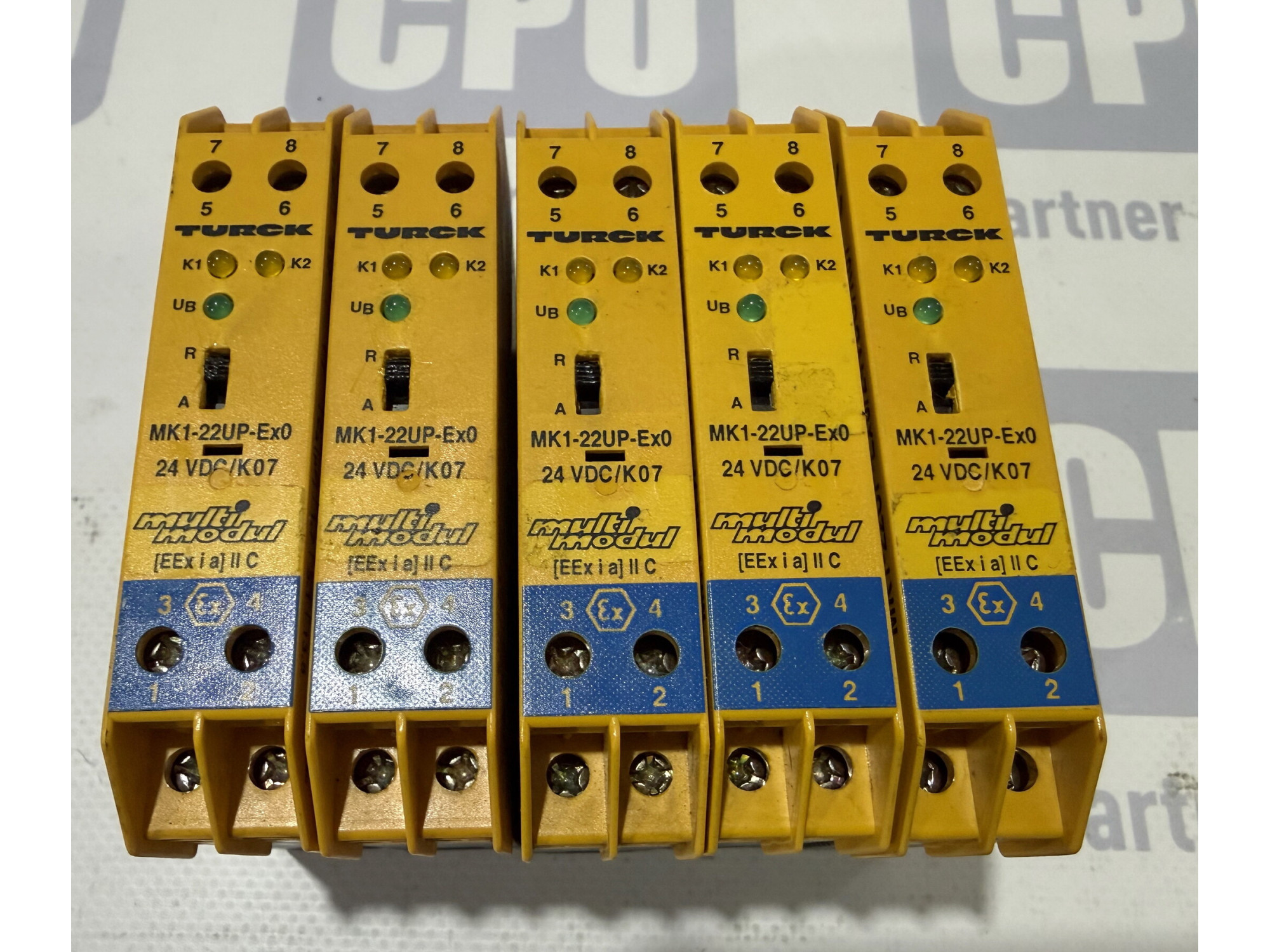

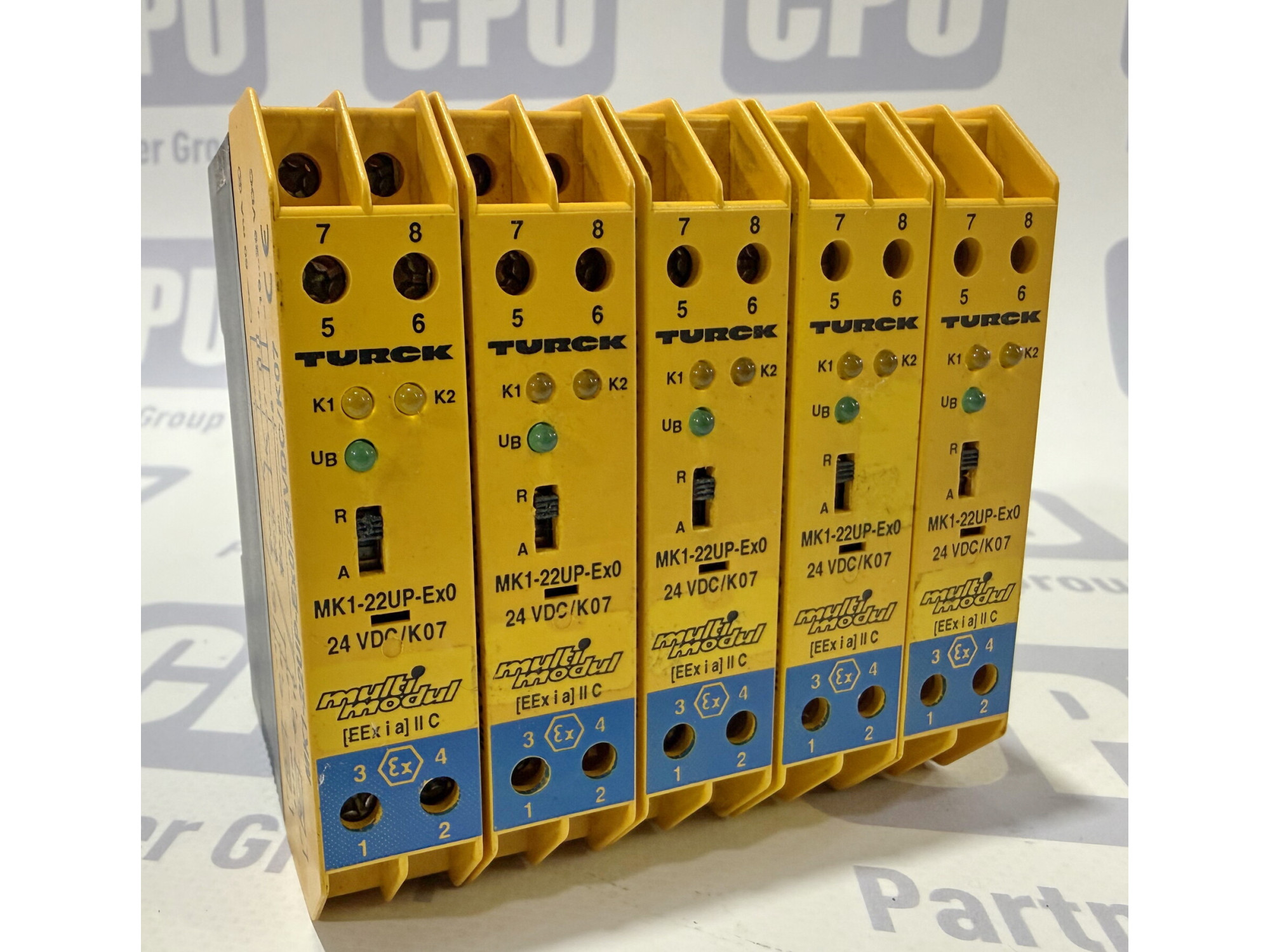

• Світлодіодна індикація: UB (зелений) — готовність до роботи та живлення, K1 / K2 (жовті) — стан спрацьовування каналів

• Ступінь захисту корпусу: IP20

• Температурний діапазон експлуатації: від -25°C до +60°C

• Тип монтажу: На стандартну DIN-рейку (35 мм)

Застосування

Даний комутаційний підсилювач широко застосовується в промислових автоматизованих системах керування на підприємствах нафтохімічної, газової, хімічної, харчової та фармацевтичної галузей. Він служить для безпечного підключення та зчитування сигналів кінцевих вимикачів, датчиків положення та наближення NAMUR, а також кнопок керування, розташованих безпосередньо в зонах з високою ймовірністю виникнення вибухонебезпечного середовища, запобігаючи передачі аварійної енергії у небезпечну зону.
